A400系列為三片式閥體設計，三片式設計該特點為維護及安裝提供了方便。A400的閥體為標準的316不銹鋼，符合NACE標準。每個閥體上都鑄有一個材料出爐編號可供查詢。

連接方式：G螺紋、NPT螺紋、焊接、卡套
工作溫度：-40℃-+250℃

特點
浮動式球芯設計提供了正向氣泡級密封，低扭矩平衡的操作。另外還有可選的手柄或指示器，行程限位，可替換的閥座及密封圈的優點。鎖定裝置可以確保閥保持在任意開度位置。

連接方式：此系統閥門提供多種端口提供多種端口的連接，滿足客戶多樣化的安裝方式。
A400系列球閥所有部件均為鍛件，采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。采用鑲嵌式閥座。閥座背后設置0型圈，確保介質不外漏。

安裝平臺：316不銹鋼的安裝支架確保牢固安裝執行機構?？刂圃O(shè)備可以簡便安全地在閥門全壓工作狀態下拆除。安裝平臺設計符合ISO5211標準。

產品簡介
用于高壓氣體或者液壓系統。所有高壓球閥都滿足氣泡級關斷密封，精密機加工球體和閥座確保閥體不漏。防吹出閥桿設計不會受到高壓介質的任何影響。

設計和特點
操作：手把式、氣動、電動
連接標準：螺紋、焊接、卡套
壓力范圍：PN250-500

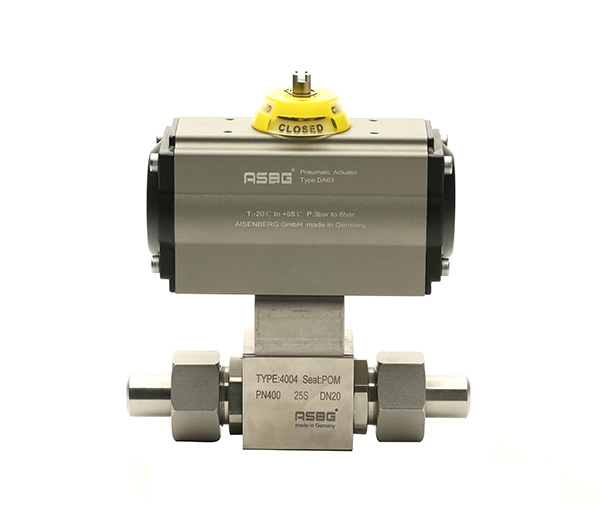

氣動執行器
缸體：鋁合金（其他請咨詢）
氣源壓力：4-8bar
環境溫度：-20℃-+80℃（其他請咨詢）
氣源介質：過濾后的壓縮空氣或者其他惰性氣體
選項：兩位三通或兩位五通電磁閥，電子或物理指示器，定位器，過濾減壓閥，手動離合器

選型說明

1.產品類型
A400	高壓球閥
2.控制方式
A	手動控制
B	氣控角行程活塞式鋁缸體標準型
P	電控基本型角行程
3.驅動形式
L	手把式	H	24VDC電動調節
U	ISO5211手把式	J	380VAC電動調節
D	雙動	K	220VAC電動開關防爆
S	單動常閉	N	24VDC電動開關防爆
P	單動常開	Q	380VAC電動開關防爆
E	220VAC電動開關	R	220VAC電動調節防爆
F	24VDC電動開關	T	24VDC電動調節防爆
M	380VAC電動開關	V	380VAC電動調節防爆
G	220VAC電動調節
4.閥體材質
2	A105	6	316SS
4	304SS
5.內件材質
4	304SS	6	316SS
6.密封材質
M	POM	K	PEEK
7.填料材質
M	POM	K	PEEK
8.設計壓力
G	PN250	H	PN420
M	PN350	N	PN500
9.接口形式
G	G螺紋	N	NPT螺紋
B	對焊	K	卡套
10.閥門口徑
11	1/4"	15	1"
12	3/8"	16	11/4"
13	1/2"	17	11/2"
14	3/4"	18	2"

1.不銹鋼閥門內件與閥體為同一材質。碳鋼閥門閥體為碳鋼，內件為304SS不銹鋼。
2.閥桿填料材質和密封材質一致。
3.接管為卡套或者焊接時，需要確認接管連接尺寸。后綴帶SS焊接管為316SS，后綴帶S焊接管為304SS，無后綴則為碳鋼焊接管。焊管標準尺寸見“焊管/卡套選型”

焊管/卡套選型

通徑	球閥型號	接管型號	帶螺母接管型號	工作壓力bar	螺母尺寸
DN6	8L	SKV08*1.5	SKVM-L08*1.5	400	M14*1.5
		SKV08*2.0	SKVM-L08*2.0
	10S	SKV10*1.5	SKVM-L10*1.5		M18*1.5
		SKV10*2.0	SKVM-L10*2.0
DN8	10L	SKV10*1.5	SKVM-L10*1.5	400	M16*1.5
		SKV10*2.0	SKVM-L10*2.0
	12S	SKV12*1.5	SKVM-S12*1.5		M20*1.5
		SKV12*2.0	SKVM-S12*2.0
		SKV12*2.5	SKVM-S12*2.5
DN10	12L	SKV12*1.5	SKVM-L12*1.5	400	M18*1.5
		SKV12*2.0	SKVM-L12*2.0
		SKV12*2.5	SKVM-L12*2.5
	14S	SKV14*2.0	SKVM-S14*2.0		M22*1.5
		SKV14*2.5	SKVM-S14*2.5
DN13	15L	SKV15*1.5	SKVM-L15*1.5	315	M22*1.5
		SKV15*2.0	SKVM-L15*2.0
	18L	SKV18*2.0	SKVM-L18*2.0		M26*1.5
		SKV18*2.5	SKVM-L18*2.5
	16S	SKV16*2.0	SKVM-S16*2.0	400	M24*1.5
		SKV16*2.5	SKVM-S16*2.5
		SKV16*3.0	SKVM-S16*3.0
DN16	18L	SKV18*2.0	SKVM-L18*2.0	315	M26*1.5
		SKV18*2.5	SKVM-L18*2.5
	20S	SKV20*2.0	SKVM-S20*2.0	400	M30*2
		SKV20*2.5	SKVM-S20*2.5
		SKV20*3.0	SKVM-S20*3.0
		SKV20*3.5	SKVM-S20*3.5
DN20	22L	SKV22*2.5	SKVM-L22*2.5	250	M30*2
		SKV22*3.0	SKVM-L22*3.0
	25S	SKV23*2.5	SKVM-S25*2.5	400	M36*2
		SKV23*3.0	SKVM-S25*3.0
		SKV23*4.0	SKVM-S25*4.0
		SKV23*5.0	SKVM-S25*5.0
DN25	28L	SKV28*2.5	SKVM-L28*2.5	250	M36*2
		SKV28*3.0	SKVM-L28*3.0
	35L	SKV35*3.0	SKVM-L35*3.0	250	M45*2
		SKV35*4.0	SKVM-L35*4.0
	30S	SKV30*3.0	SKVM-S30*3.0	400	M42*2
		SKV30*4.0	SKVM-S30*4.0
		SKV30*5.0	SKVM-S30*5.0
		SKV30*6.0	SKVM-S30*6.0
	38S	SKV38*5.0	SKVM-S38*5.0	350	M52*2
		SKV38*6.0	SKVM-S38*6.0
		SKV38*7.0	SKVM-S38*7.0
DN32	42L	SKV42*4.0	SKVM-L42*4.0	250	M52*2
		SKV42*5.0	SKVM-L42*4.0
	38S	SKV38*5.0	SKVM-S38*5.0	350	M52*2
		SKV38*6.0	SKVM-S38*6.0
		SKV38*7.0	SKVM-S38*7.0
DN40	42L	SKV42*4.0	SKVM-L42*4.0	250	M52*2
		SKV42*5.0	SKVM-L42*4.0

1.接管為焊接時，接管有壁厚區分，如接管型號為SKV08*1.5,則接管的壁厚為1.5
2.以上為標準選型，其它要求致電咨詢。
