高精度與高可靠性結合

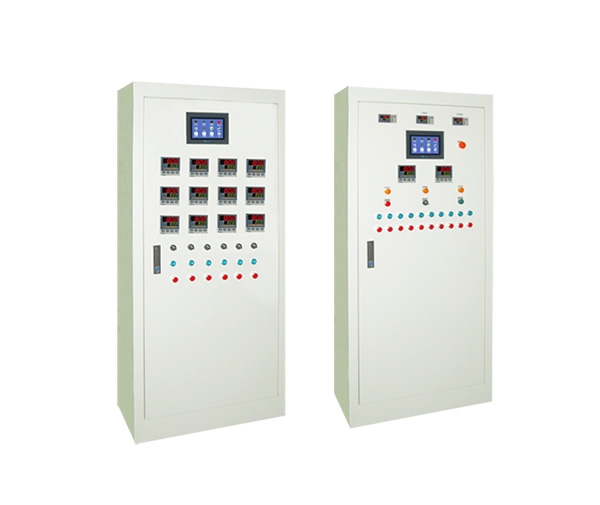

AI系列儀表具備優良的測量和控制性能，特別適合裝配高性能的可控硅電爐溫度控制柜，由于采用模塊化結構，為電爐控制柜設計帶來的方便。例如其輸出可配用具備“燒不壞”特性的可控硅觸發模塊，能直接用時間比例過零、周波過零或移相方式觸發各種單向、雙向可控硅及功率模塊，節省了可控硅周波調功器或移相調功器，不僅降低成本，而且簡化安裝并提高可靠性。
報警輸出可選用繼電器觸點開關或可控硅無觸點開關，在超溫報警時控制交流接觸器切斷加熱器電源，即使萬一可控硅被擊穿也能保護電爐安全?？蛇x裝的RS485通訊接口能方便地與計算機聯機工作。與具備同等功能的電爐控制柜相比，AI系列具有簡單的線路及模塊化的結構，從維護到擴充功能都十分方便。
宇電在可控硅電爐控制柜的設計和制造方面擁有多年的豐富經驗，可提供15A-100A的單相和25A-500A的三相規格，對單相15A、25A、40A；三相25A、55A等規格備有現貨提供，55A-500A可定制，典型控制精度高達±0.1℃－ ±0.5℃。此外還提供專用于晶體生長的溫度控制柜，經過特別優化改良，其使用溫度范圍為0-1100℃ (用S分度熱電偶），控制精度±0.1℃ , 溫度漂移在環境溫度變化小于±0.5℃時，小于±0.2℃，是高精度及高穩定性的溫度控制器。從96年至今已售出20000多套控制柜，可控硅或儀表累積少于千分之三的返修率。
功能特點
1、外殼采用冷扎板精密沖壓成型、外表噴塑處理，具有美觀、輕巧的優點。
2、可選過零觸發或移相觸發方式，采用過零觸發方式時，對電源電網的高頻干擾很小。
3、有多種儀表規格可供選裝，常用有AI-716型、帶手動調節功能的AI-719型及帶程序控制功能的AI-719P型等儀表。
4、可提供電機控制、報警斷電控制等附加功能。
5、除非客戶指定，控制可控硅除單相15A規格采用ST(意法半導體) 公司的40A雙向可控硅外，其余均采用德國IXYS公司功率模塊；交流接觸器、空氣開關、熱繼電器、指示燈、按鈕開關等均采用上海施耐德(TE)公司產品。
選型及規格
| AI- | 說明 | ||||||
| 儀表型號 | 716 | 標準功能型 | |||||
| 719 | 具備手動自動控制功能 | ||||||
| 719P | 50程序功能 | ||||||
| 輸出模塊 | G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||
| K1 | 單相過零觸發 | ||||||
| K3 | 相過零觸發 | ||||||
| K50/K60 | 單相移相觸發 | ||||||
| X3+JK3/JK6 | 三相移相觸發 | ||||||
| 功能模塊選件 | S/S4 | RS485通訊接口 | 柜體尺寸(寬x高x深，單位mm) | ||||
| X3/X5 | 線性電流變送輸出 | ||||||
| 控制柜型號 | 15A | 單相15A |
配A表(250x110x180) 配F(295x90x190mm) |
||||
| 25A | 單相25A | ||||||
| 40A | 單相40A | 配A表(295x115x280) | |||||
| 55A | 單相55A | 配A表(295x115x280) | |||||
| 90A | 單相90A | 配A表(400x400x150) | |||||
| 25C | 三相三路25A | (700x500x280) | |||||
| 55C | 三相三路55A | (700x500x280) | |||||
| 90C | 三相三路90A | (800x600x320) | |||||
| 160C | 三相三路160A | (600x1500x320) | |||||
| 300C | 三相三路300A | (800x1800x400) | |||||
|
報警斷電選件 注：15A、25A等小柜子在選D1后，加送TE的電源開關及輸出指示燈。 |
D1 | 適合15-25A電流 | |||||
| D2 | 適合40-55A電流 | ||||||
| D3 | 適合90A電流 | ||||||
| D4 | 適合160A電流 | ||||||
| D5 | 適合300A電流 | ||||||
備注： 1.25A控制柜如帶電流電壓表，柜體尺寸為(295x280x117)； 2.除15A、25A、40A、55A、90A控制柜對儀表尺寸有要求外，其余柜體均無要求； 3.上表所列的柜體尺寸是常用的柜體尺寸，如有其它要求請訂貨時咨詢，可以為您定制。
