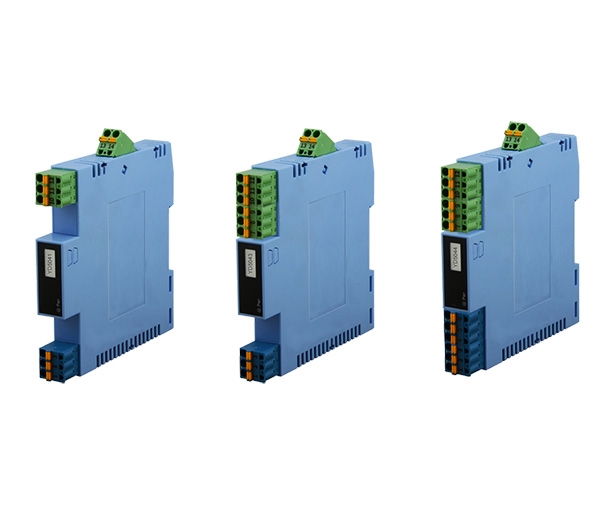

產品概述
給處于現場危險區域的變送器提供隔離的直流電源,并檢測來自變送器的4-20mA電流信號，經過隔離、干擾抑制等處理后，向安全側的控制系統或其它儀表輸出直流信號。
功能特點
● 采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
● 標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。
技術指標
| 供電電源 | 供電電壓范圍 | 20-30VDC |
| 額定供電電壓 | 24VDC | |
| 電流消耗 (24VDC供電時 ) | <50mA(1 進 1 出）<60mA(1 進 2 出 ); <110mA(2 進 2 出） | |
| 向危險區輸出 | 輸入信號 | 變送器電流信號4-20mA |
| 輸入阻抗 | 24Ω | |
| 給變送器的配電 | ≥16VDC | |
| 輸入電流 | 約24mA | |
| 向安全區輸出 | 輸出電流 | 4-20mA；0-20mA；0-10mA；其它指定電流 |
| 輸出電壓 | 1-5V；0-5V；0-10V；其它指定電壓 | |
| 負載電阻 | 4-20mA輸出時 ,≤350Ω( 出廠默認 )；1-5V輸出時 ,≥100KΩ | |
| 綜合通用參數 | 標準精度 | ±0.1% |
| 溫度漂移 | ±0.015% / ℃ | |
| 響應時間 | <10ms | |
| 隔離能力 | 輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz | |
| 絕緣電阻 | 輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC | |
| 機殼材質 | PC( 聚碳酸脂 ) 材料 | |
| 外形尺寸 | 16×116×110(mm) | |
| 工作環境溫度 | -20 ～＋ 60℃ | |
| 適用于連接的現場設備及所處危險區域 | 二線制或三線制變送器。0區、1區、2區；IIA、IIB、IIC危險區 | |
| 防爆等級標志 | [Exia Ga]IIC | |
選型及規格

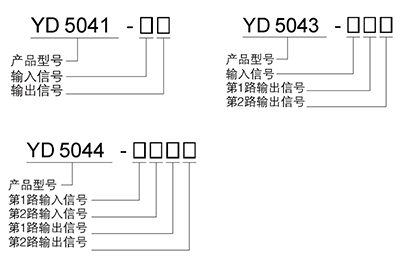

型號及代碼構成方式
代碼
| 輸入 | 代碼 |
| 4~20mA | A |
| 輸入 | |||
| 電流信號 | 代碼 | 電壓信號 | 代碼 |
| 4~20mA | A | 1~5V | 1 |
| 0~20mA | B | 0~5V | 2 |
| 0~10mA | C | 0~10V | 3 |
| 指定電流 | Z | 指定電流 | 9 |
