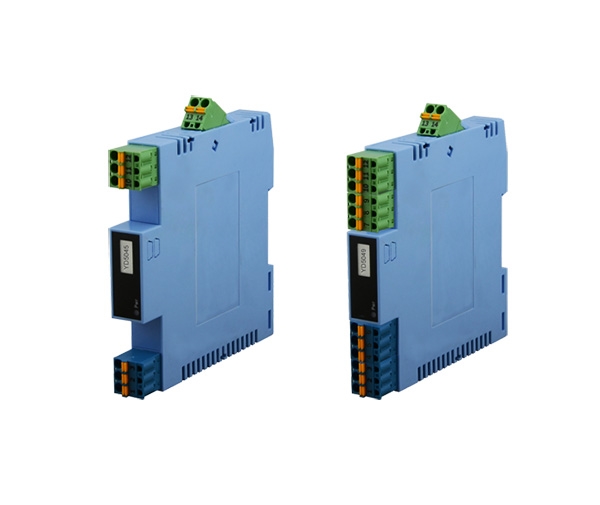

產品概述
接受來自處于安全區的DCS/PLC系統或其它操作器的直流電流4-20mA信號,經過隔離傳送,輸出直流電流4-20mA,驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。
功能特點
● 采用獨立的直流電源供電，供電電源 - 輸入 - 輸出之間隔離。
● 標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。
技術指標
| 供電電源 | 供電電壓范圍 | 20-30VDC |
| 額定供電電壓 | 24VDC | |
| 電流消耗 (24VDC供電時 ) | <30mA(1進1出）；<65mA(2進2出） | |
| 向安全區輸出 | 輸入信號 | 4-20mA |
| 輸入阻抗 | 24Ω | |
| 輸入壓降 | 20mA時，＜4V | |
| 向危險區輸出 | 輸出電流信號 | 4-20mA |
| 電流輸出負載 | ≤550Ω(出廠默認) | |
| 綜合通用參數 | 標準精度 | ±0.1% |
| 溫度漂移 | ±0.015% / ℃ | |
| 響應時間 | <10ms | |
| 隔離能力 | 輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz | |
| 絕緣電阻 | 輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC | |
| 機殼材質 | PC( 聚碳酸脂 ) 材料 | |
| 外形尺寸 | 16×116×110(mm) | |
| 工作環境溫度 | -20 ～＋ 60℃ | |
| 適用于連接的現場設備及所處危險區域 | 閥門定位器，電氣轉換器等本安設備。0區、1區、2區；IIA、IIB、IIC危險區 | |
| 防爆等級標志 | [Exia Ga]IIC | |
選型及規格
型號及代碼構成方式
代碼
| 輸入 | 代碼 |
| 4~20mA | A |
| 輸出 | 代碼 |
| 4~20mA | A |
