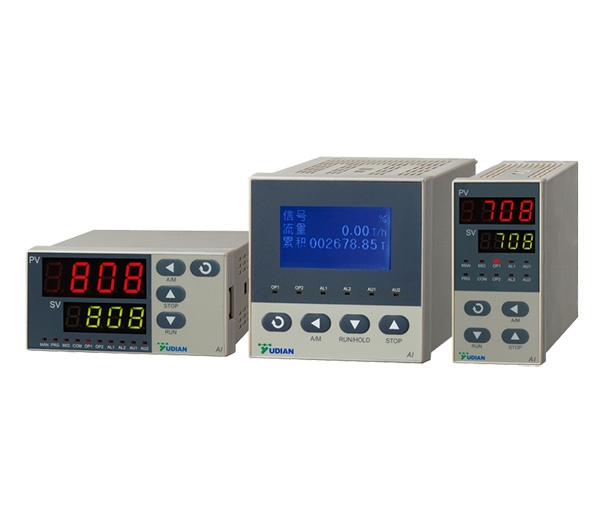

AI-708H/808H流量積算儀
產品概述
AI-708H/808H流量積算儀可配合各類型流量計，如孔板流量計、渦街流量計，渦輪流量計，電磁流量計等對各種液體，一般氣體，天然氣等介質進行高精度的流量測量。產品按十年以上壽命設計，五年免費保修。
功能特點
● 可對物質的質量,體積,長度進行累積計算，并可對累積量進行批量控制，作為批量控制使用時，儀表擁有獨立的4位控制累積器及12位總累積器。
● 可編程輸入規格，流量輸入信號可編程為頻率,1-5V,0-5V,0-10mA,4-20mA,也可定制特殊輸入規格。溫度信號可編程為Pt100熱電阻、K、E、J型熱電偶或標準電流信號，壓力信號可為標準電壓或電流信號。
● AI-808H具備完整的溫壓補償功能?？蓪?shí)現一般氣體,飽和蒸汽,過熱蒸汽及液體的溫壓補償運算。采用查表方式對蒸汽進行補償運算，具有較高的精度。并可依照用戶要求擴充補償公式實現特殊功能，如對熱量或其它物理量的累積，含水分天然氣積累等。
● 先進的運算方式，保證頻率信號即使在頻率很低時也有足夠的流量運算精度。
技術指標
| 測量精度 | 對溫度、壓力、頻率、瞬時流量（未經溫壓補償）的測量精度為0.2%FS | |
| 溫度漂移 | 對溫度、壓力、頻率、瞬時流量（未經溫壓補償）均≤0.01%FS/℃（典型值約 50ppm/℃） | |
| 溫壓補償方式 | 一般氣體 | 溫度壓力補償（用理想氣體狀態方程運算） |
| 飽和蒸汽 | 溫度補償（查表，溫度范圍：100℃-276℃） | |
| 飽和蒸汽 | 壓力補償（查表，壓力范圍：0.1-3.2MPa） | |
| 過熱蒸汽 | 溫度壓力補償（查表，適用溫度及壓力范圍：150-590℃，0.1-22MPa） | |
| 一般液體 | 僅用溫度補償，PA為補償系數 | |
| 擴充運算公式 | 允許用戶定制特殊功能的運算公式 | |
| 溫壓補償運算精度 | 典型運算誤差小于0.3%FS，運算后儀表整體典型誤差不超過0.5%FS | |
| 累計運算誤差 | 先進的運算方式使得小于0.01%FS（其誤差只是晶體振蕩器的頻率誤差） | |
| 電源消耗 | ≤5W | |
外形尺寸
選型及規格
| Al- | 說明 | ||||||||
| 型號 | 708H | 無溫壓補償功能 | |||||||
| 808H | 有溫壓補償功能 | ||||||||

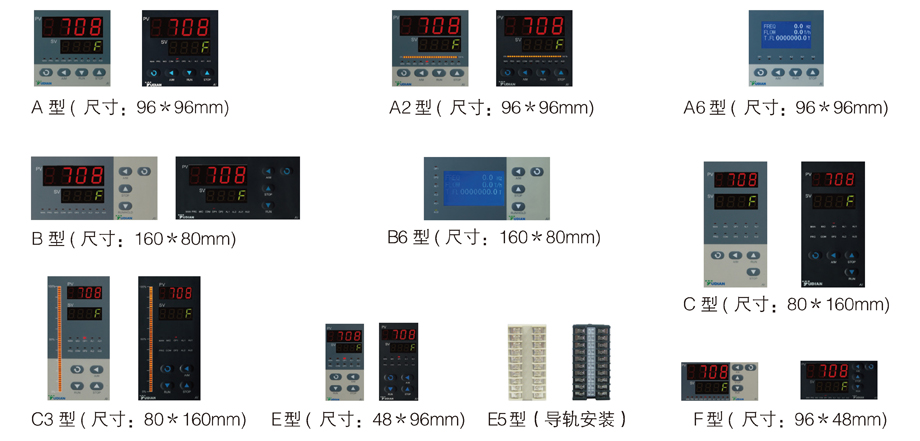

| 外形尺寸 | A | 面板尺寸96x96mm | |||||||
| A2 | 面板尺寸96x96mm ，帶光柱 | ||||||||
| A6 | 面板尺寸96x96mm ，LCD顯示 | ||||||||
| B | 面板尺寸160x80mm (寬x高) | ||||||||
| B6 | 面板尺寸160x80mm (寬x高) ，LCD顯示 | ||||||||
| C | 面板尺寸80x160mm (寬x高) | ||||||||
| C3 | 面板尺寸80x160mm (寬x高) ，帶光柱 | ||||||||
| E | 面板尺寸48x96mm(寬x高) | ||||||||
| E5 | 面板尺寸48x96mm(寬x高) ，導軌案卷 | ||||||||
| F | 面板尺寸96x48mm(寬x高) | ||||||||
| 溫度壓力信號輸入(M1) | I0 | 溫度采用熱電偶、熱電阻或mV信號輸入，壓力為0-5V或1-5V | |||||||
| J4 | 2路電流輸入模塊，用于支持0~10mA、4~20mA、0~20mA等輸入規格 | ||||||||
| J51 | 2路二線制變送器輸入模塊，內部自帶24V饋電電源 | ||||||||
| 流量輸入(M2) | I2 | 頻率/外部PNP開關輸入接口模塊(含12VDC電源輸出) | |||||||
| I21 | 頻率/外部NPN開關輸入接口模塊(含12VDC電源輸出) | ||||||||
| I3 | 1路0-5V/1-5V電壓輸入接口模塊(含24VDC電源輸出) | ||||||||
| I4 | 1路0-20mA/4-20mA電流輸入接口模塊(含24VDC電源輸出) | ||||||||
| 批量控制輸出(OUTP) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L1 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | ||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| 報警(ALM) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | ||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | ||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| 輔助輸出(AUX) | X3 | 光電隔離的線性電流輸出模塊，占用儀表部12V電源 | |||||||
| X5 | 光電隔離的線性電流輸出模塊，不占用儀表內部電源 | ||||||||
| R | RS232通訊接口 | ||||||||
| 通訊(COMM) | S | 光電隔離的RS485通訊接口， 占用儀表電源 | |||||||
| S4 | 光電隔離的RS485通訊接口， 不占用儀表電源 | ||||||||
注 ：AI-808h在M1位置安裝10模塊ALM安裝J21模塊時，儀表還可以作為熱量表使用。
選型示例
AI-808HB6I0I2L2X3S4，這是一臺主機型號為AI-808H的多功能流量積算儀，帶溫壓補償功能，儀表可顯示瞬時流量、累計流量等，儀表的面板尺寸為160x80mm，LCD液晶顯示，I0表示儀表的溫度信號是熱電偶或熱電阻，壓力信號為0-5V/1-5V，I2表示流量信號為頻率信號，L2表示儀表具備批量控制功能，X3表示可以將儀表的瞬時流量變送輸出，S4表示具備通訊功能。
