產品概述

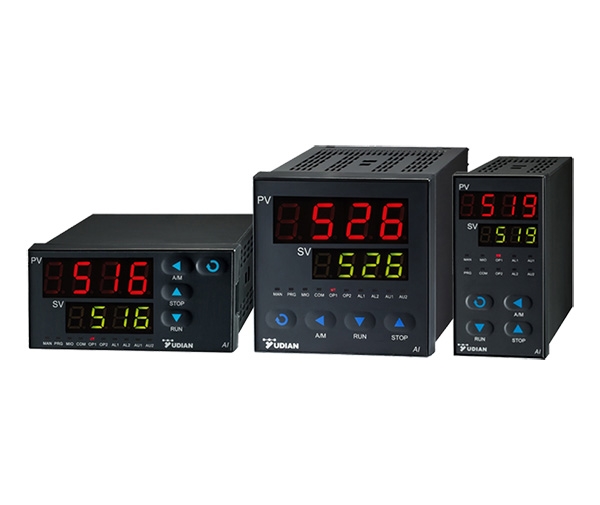

AI系列通用型人工智能溫度控制器/調節器——功能完善通用性強的人工智能溫度控制器/調節器。產品按十年以上壽命設計，五年免費保修。產品規格豐富，可按客戶行業提供多種不同功能的型號，交貨迅速且維護方便。
功能特點
● 輸入可自由選擇熱電偶、熱電阻、電壓及電流等，內含非線性校正表格，無需校正。
● 采用先進的模塊化結構，提供豐富的輸出規格，能廣泛滿足各種應用場合的需要。
● 人性化的操作方法，易學易用。
● 具備標準PID，AI人工智能調節APID等多種調節方式，具備自整定自學習功能，無超調及無欠調的優良控制特性。
● 具備上電免除報警功能，避免上電報警誤動作。
● 支持RS485或RS232通訊接口，可作為AIDCS智能分布式控制系統、分體式無紙記錄儀及觸摸屏控制系統的下位機。
● AI-516P/526P具備程序控制功能，采用具備曲線擬合功能的AI人工智能調節算法、能獲得光滑平順的曲線控制效果。
● 抗干擾性能符合在嚴酷工業條件下電磁兼容(EMC)的要求。

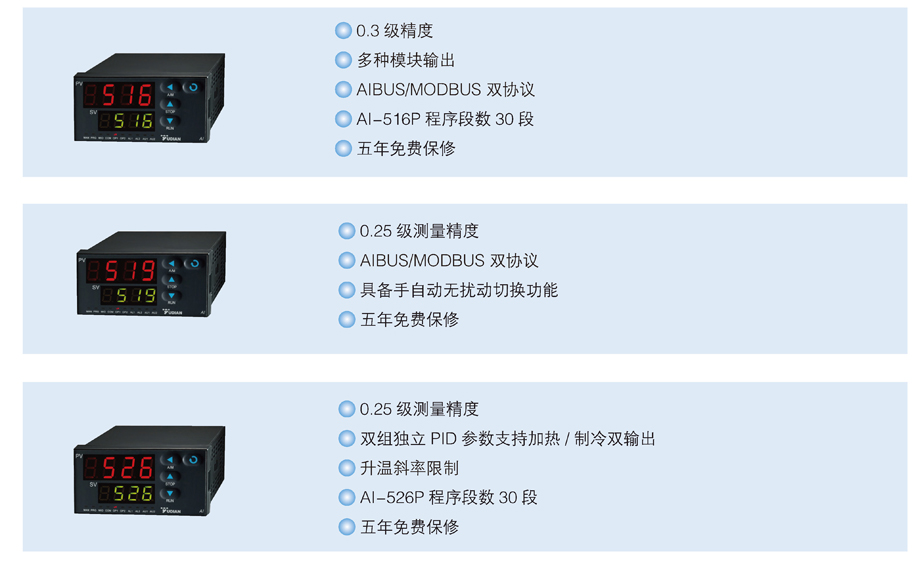

選型及規格
| Al- | 說明 | |||||||||
| 型號 | 516 | 多種模塊輸出，支持雙通信協議 | ||||||||
| 516P | 在AI-516基礎上增加30段程序控制功能 | |||||||||
| 519 | 具備手自動無擾動切換功能 | |||||||||
| 526 | 雙PID,加熱制冷雙輸出，升溫斜率限制，時間輸入選擇，支持雙通信協議 | |||||||||
| 526P | 在AI-526基礎上增加30段程序控制功能 | |||||||||
| 外形尺寸 | A/A1 | 面板尺寸96x96mm | ||||||||
| A2/A21 | 面板尺寸96x96mm，帶光柱 | |||||||||
| B/B1 | 面板尺寸160x80mm (寬x高) | |||||||||
| B2/B21 | 面板尺寸160x80mm (寬x高) ，帶光柱 | |||||||||
| C/C1 | 面板尺寸80x160mm (寬x高) | |||||||||
| C3/C31 | 面板尺寸80x160mm (寬x高)，帶光柱 | |||||||||
| D | 面板尺寸72x72mm | |||||||||
| D2 | 面板尺寸48x48mm，10個接線端子 | |||||||||
| D6 | 面板尺寸48x48mm，12個接線端子 | |||||||||
| E/E1 | 面板尺寸48x96mm(寬x高) | |||||||||
| E2/E21 | 面板尺寸48x96mm(寬x高)，帶光柱 | |||||||||
| E5/E51 | 面板尺寸48x96mm(寬x高)，導軌安裝 | |||||||||
| F/F1 | 面板尺寸96x48mm(寬x高) | |||||||||
| 輔助輸入(MIO) | I2 | 開關量輸入模塊，可用于雙值切換，控制程序儀表啟動停止 | ||||||||
| I4 | 0-20mA/4-20mA 電流輸入模塊，可提供24V饋電 | |||||||||
| V* | V24、V12、V10模塊分別為24VDC、12VDC、10VDC 電源模塊 | |||||||||
| 主輸出( OUTP) | L1 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | |||||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||||
| X31 | 光電隔離的線性電壓輸出模塊(X31 占用儀表電源) | |||||||||
| K1/K3 | 可控硅過零觸發輸出模塊(K1為單路，K3為三路，其中K3占用MIO) | |||||||||
| K50/K60 | 可控硅過零觸發輸出模塊(K50為220V電壓，K60為380V電壓) | |||||||||
| 報警(ALM) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | |||||||||
| 輔助接口(AUX) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L1 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||||
| R | 232通訊接口，占用儀表內部12V電源 | |||||||||
| 通訊(COMM) | I2 | 開關量輸入模塊，可用于雙值切換，控制程序儀表啟動停止 | ||||||||
| S/S4 | 光電隔離的RS485通訊接口(S占用儀表電源，S4自帶隔離電源) | |||||||||
| 機身及面板顏色 | Q | 靚麗黑色 | ||||||||
| Z | 經典淺色 | |||||||||
| 外殼材料 | -UL | 帶UL標準認證，外殼為阻燃材料 | ||||||||
選型注意事項：
1. D面板儀表沒有MIO口，COMM口和ALM口共用輸出通道，如果儀表加裝RS485通訊模塊則儀表就沒有ALM口，如果儀表需要報警功能可以在AUX口加裝報警輸出模塊。
2. D2面板沒有MIO口與ALM口，且COMM口和AUX口共用輸出通道，因此通訊與報警功能只能二選一 , 如通訊與報警功能同時需要可以選D6面板，在共用輸出通道安裝SL模塊。另外D2面板的儀表不支持0-5/1-5V線性電壓的輸入，可以將信號分壓至0-500mV/100-500mV輸入或者選擇D6面板。
3. 關于輔助輸入（MIO）：宇電儀表本身已支持各種熱電偶、熱電阻等信號直接輸入，只有在需要直接輸入0-20mA/4-20mA或二線制變送器類型信號時才需要在MIO口安裝I4輸入模塊。
4. 關于電壓輸出模塊V*: 宇電儀表可提供24VDC、12VDC、10VDC等電源模塊為外部設備供電，且可安裝在任意模塊插座上，但通常建議依據模塊位置是否空閑依序安裝在MIO、AUX口和COMM的位置上。
