產品簡介
本產品流量阻力小，具有最低的流阻、密封性能好、壽命長。
設計和特點
操作：手把式、氣動、電動
連接標準：德標法蘭、美標法蘭、焊接
壓力范圍：PN16/150LB、PN40/300LB、PN100/600LB、PN150/900LB 、PN250/2500LB 、PN420/2500LB

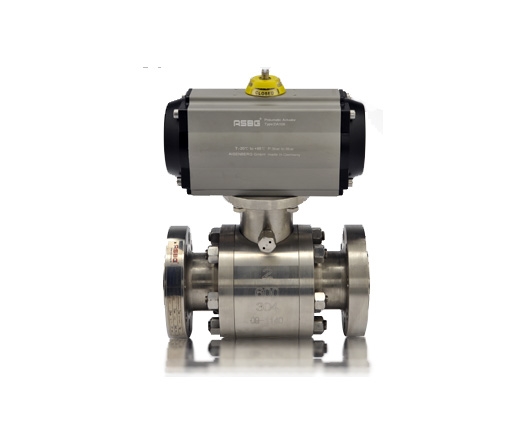

氣動執行器（氣動鍛鋼球閥）
缸體：鋁合金（其它咨詢）
氣源壓力：4-8bar
環境溫度：-20℃-+80℃（其它請咨詢）
氣源介質：過濾后的壓縮空氣或者其它惰性氣體
選項：兩位三通或兩位五通電磁閥，電子或物理指示器，定位器，過濾減壓閥，手動離合器
鍛鋼球閥設計特點
A590系列不僅采用了浮動式球閥設計，具有降低扭矩。還提供獨特的固定式設計，此設計能防止閥座受損并支撐球體，可確保磨損小，操作扭矩小。兩款設計都具有延長使用壽命、極大的提高了閥門性能的特點。但較固定式連接浮動式的設計要經濟實用。
采用先進的球體和閥座硬化技術
AISENBERG金屬硬密封球閥的球體和閥座針對用戶的不同使用工況和要求，可以采用多種先進的硬化技術，包括超音速噴涂、鎳基噴涂、等離子堆焊、表面特殊硬化等，球體和閥座的表面硬度可以達到HRC42-68。
防止閥門在高溫型的脹死
高溫工況下由于熱膨脹而容易引起球體與閥座的脹死，從而導致閥門的無法開啟。AISENBENG金屬硬密封球閥采用了板簧加載的密封結構，在高溫下零件的熱膨脹可以被板簧吸收，故能夠保證閥門在高溫下不會被脹死，并能夠靈活啟閉。
優異的密封性能
采用下游端密封的單向密封結構，靈活獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。
設置驅動裝置安裝平臺
閥體帶堅固的大型安裝法蘭，可以承受較重的安裝人員操作并在傳動系統密封功能中發揮關鍵作用，可以方便的安裝蝸輪桿傳動裝置、氣動裝置或電動裝置。
鎖緊彈簧
閥座通過大型彈簧墊圈鎖固到位。這些彈簧在整個閥座環四周產生均勻載荷，并通過其將主閥座環壓緊在閥體上來保持密封。
閥體接合
采用螺栓式連接設計，滿足甚至超過ASME Seciton VIII,Div1,Appendix2標準。
壓力等級不超過ASME1500的型號采用一個大截面螺旋纏繞墊片。
壓力等級ASME2500及以上的型號采用我們專利的密封圈。
應用行業
煉油
重油升級及氫化裂解：催化阿基添加和回收、泵隔離、塔頂蒸汽隔離和控制、低/中/高壓力控制減壓站
延遲焦化：焦炭塔進料隔離、塔頂蒸汽管路、切割水泵隔離、旁通
重整：閉鎖料斗
液態化催化裂化：催化劑處理、灰漿隔離和控制蒸汽、再生轉儲、重油
電力
上下游閥座排水、灰塵處理、減溫器噴灑控制、鍋爐排水、鍋爐給水泵隔離、連續鍋爐排污、再循環、給水隔離、主流截止閥、吹灰器、氣動通風/排水、蒸汽排放、渦輪旁路系統、渦輪排水
采礦
高壓泥漿輸送系統：漿排放隔離、管道隔離站、儀表隔離、通風和排水、清管道
高壓酸浸&加壓氧化：高壓滅菌器、注酸、注氣、注汽、容器補料和排放
石化
聚乙烯、乙烯
合成燃料
煤氣化、煤液化
選型說明
|
1.產品類型
|
|
A590
|
鍛鋼固定球球閥
|
|
A591
|
鍛鋼浮動球球閥
|
|
2.控制方式
|
|
A
|
手動控制
|
|
B
|
氣控角行程活塞式鋁缸體標準型
|
|
P
|
電控基本型角行程
|
|
3.驅動形式
|
|
L
|
手把式
|
H
|
24VDC電動調節
|
|
W
|
手輪式
|
J
|
380VAC電動調節
|
|
D
|
雙動
|
K
|
220VAC電動開關防爆
|
|
S
|
單動常閉
|
N
|
24VDC電動開關防爆
|
|
P
|
單動常開
|
Q
|
380VAC電動開關防爆
|
|
E
|
220VAC電動開關
|
R
|
220VAC電動調節防爆
|
|
F
|
24VDC電動開關
|
T
|
24VDC電動調節防爆
|
|
M
|
380VAC電動開關
|
V
|
380VAC電動調節防爆
|
|
G
|
220VAC電動調節
|
|
|
4.閥體材質
|
|
2
|
A105
|
6
|
F316
|
|
4
|
F304
|
|
|
5.內件材質
|
|
2
|
A105
|
6
|
F316
|
|
4
|
F304
|
|
|
6.密封材質
|
|
R
|
RPTFE
|
L
|
316SS+STL
|
|
K
|
PEEK
|
W
|
316SS+WC
|
|
D
|
金屬密封
|
|
|
7.填料材質
|
|
R
|
RPTFE
|
H
|
柔性石墨
|
|
K
|
PTFE
|
|
|
8.設計壓力
|
|
B
|
PN16/150LB
|
E
|
PN150/900LB
|
|
C
|
PN40/300LB
|
F
|
PN250/1500LB
|
|
D
|
PN100/600LB
|
G
|
PN420/2500LB
|
|
9.接口形式
|
|
D
|
德標法蘭
|
B
|
對焊
|
|
A
|
美標法蘭
|
|
|
10.閥門口徑
|
|
18
|
2"
|
25
|
10"
|
|
19
|
21/2"
|
26
|
12"
|
|
20
|
3"
|
27
|
14"
|
|
21
|
4"
|
28
|
16"
|
|
22
|
5"
|
29
|
18"
|
|
23
|
6"
|
30
|
20"
|
|
24
|
8"
|
31
|
24"
|
閥桿填料材質一般和球面密封材料一致，在選擇金屬密封閥座時候填料密封采用柔性石墨。
DN100以上手動固定球閥門建議采用手輪驅動方式。
PN40/300LB以上建議采用固定球球閥。
以上為標準選型，特殊要求請咨詢本公司。
